Що таке рукави високого тиску і де вони використовуються

У цій статті ми коротко розповімо, що таке рукав високого тиску, де і як вони використовуються.

Головне про РВТ

У цьому матеріалі ми поговоримо про гнучкі трубопроводи, якими проходять моторні та гідравлічні рідини:

• паливо;
• масло;
• змащувальні речовини;
• гліколь;
• водна емульсія та ін.

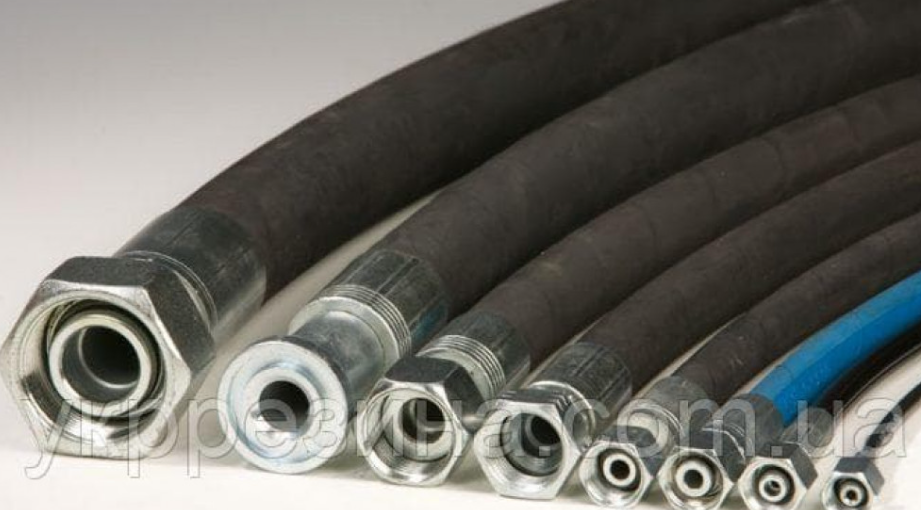

В інтернет-магазині нашої компанії ви можете купити рукав високого тиску, що є маслобензостійким шлангом з армованої гуми. Жорсткість виробу надає обплетення з металу та/або технічної тканини, навита в кілька шарів (від 1 до 6).

Більше про конструктивні особливості рукавів

Отже, як роблять рукави високого тиску на підприємстві Гума Індастрі. Вироби робляться в кілька шарів: внутрішнього маслобензостійкого шару з гумової суміші, зовнішньої гумової трубки, яку виготовляють методом екструзії, стійкою до проколів, розривів, УФ-променів, високих температур і т.д. А також високоміцним обплетенням і навивкою (залежно від класу). Силовий каркас накладається на спеціальних оплеткових машинах. Таких шарів конструкції РВТ може бути кілька, що забезпечує надійність в системах з високим і дуже високим тиском.

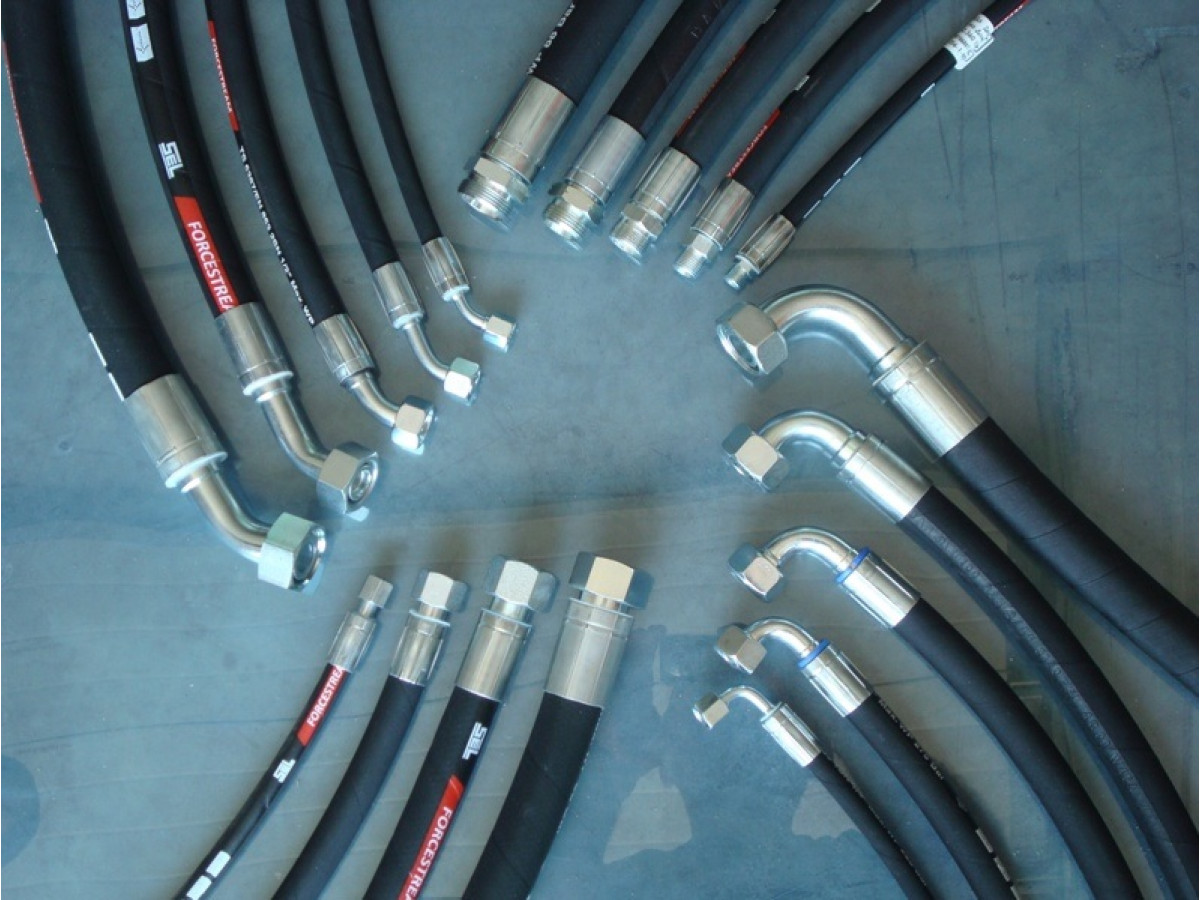

Також усі вироби обладнуються металевим фітингом, виконаним відповідно до уніфікованого стандарту. З їх допомогою шланги підключаються до гідравлічних вузлів, агрегатів, стаціонарного та рухомого обладнання.

Класифікація

Незалежно від того, де купити рукав високого тиску вирішите ви, маркування, ймовірно, буде стандартизовано за європейським стандартом EN.

Відповідно до нього, рукави класифікують за кількістю міцних шарів обплетення або навивки.

У нашому інтернет-магазині представлені:

• Рукави 1SN. Клас виробів, обладнаних одним шаром металевого обплетення.
• Вироби класу 2SN. Два рівні кручений обплетення зі сталевого дроту.
• Міцні 4SH і 4SP, при виробництві яких використовується чотири шари сталевої навивки. 4SP використовується при середньому тиску, 4SH – при високому.

Зазначимо, що якщо силовий каркас формується навивкою, металева робити намотується витками перпендикулярно до осі рукава. Обплетення ж намотується по спіралі, допускається перетин витків.

Посилення методом навивки виходить міцнішим. При однаковій товщині силового каркаса каркас-наплетка витримає велике навантаження. Однак при цьому вони набагато гірше згинаються, оскільки при значному згині шланга високого тиску витки навивки можуть розійтися.

Призначення та сфери використання

Отже, де застосовуються рукави високого тиску різних класів:

• У гідравліці (домкрати, преси, гідронасоси, компресори, двигуни, циліндри, гідротурбіни тощо);
• У с/г сфері (тракторна та комбайнова техніка, причіпні конструкції);
• У будівельній техніці – комунальній, дорожній крановій тощо.
• У вантажівках;
• У складній техніці (підйомно-транспортні машини та обладнання);
• У лісозаготівельній техніці;
• У буровій техніці;
• У залізничній промисловості.

Інше питання – для чого потрібні рукави високого тиску і яке завдання вони виконують. За допомогою шлангів передається робоче зусилля в силових машинах, а також гідравлічні та моторні рідкі речовини.

Виріб встановлюється там, де неможливий монтаж жорсткого трубопроводу. Найчастіше він приєднується у місцях згинів чи рухомих елементів. Рукави можуть транспортувати не тільки зусилля, а й продукт, наприклад, буровий склад у свердловину під тиском.

Вибір рукава

Ми випускаємо міцні та надійні РВТ зі значним запасом міцності. Однак, термін служби все одно може бути сильно скорочений, якщо неправильно підібрати шланг відповідно до завдань та умов експлуатації. Перед тим, як вибрати рукав високого тиску, визначтеся з:

• тиском, з яким має працювати;
• максимально можливим кутом вигину шланга;
• робочими температурами, за яких використовуватиметься шланг.

Технічні параметри та експлуатаційні умови регламентуються європейським стандартом – EN 853 та EN 857 для оплеткових рукавів високого тиску, EN 856 – для навивочних РВТ.

У нас представлені рукави з робочим тиском 40-460 атмосфер, та руйнівним тиском до 1120 бар. Інформація про те, який робочий тиск у рукавів високого тиску руйнує, а який робочий, зазначено у картці кожного товару. Якщо вам потрібна допомога у підборі обладнання, зверніться до наших спеціалістів за телефоном.

Шланги працюють у температурному діапазоні від -40 °С до +100 °С. Іноді на ранці можна зустріти спеціалізовані марки рукавів, які здатні зберігати свої властивості і не руйнуватися при температурі від -55 °С до +155 °С.

Також найважливішим параметром, що визначає зручність та робочий потенціал виробу, є кут вигину. При покупці та монтажі завжди враховуйте найменший радіус згинання, регламентований європейськими стандартами, а також те, де використовуються рукави високого тиску та проводиться монтаж. Не рекомендуємо допускати натягування або перегинання шланга. Інакше рукав зноситься досить швидко та отримаю пошкодження, що не підпадають під умови гарантійного обслуговування. Найменшою відстанню між місцем з'єднання та областю початку згинання вважається 1.5 зовнішнього перерізу рукава.

Також перед встановленням важливо правильно підібрати довжину шланга. Якщо він буде занадто довгим, ви спостерігатимете втрату показників тиску. Занадто короткий шланг, швидше за все, буде приєднаний з натягом, а цього теж не можна допустити. Необхідно завжди залишати деяке провисання.

Тепер ви знаєте не тільки де замовити рукав високого тиску, але й від чого відштовхуватися при виборі. Більше інформації та допомоги можуть надати наші менеджери за телефоном. Звертайтесь!
